Double preloaded cylindrical nut ZD inquiry

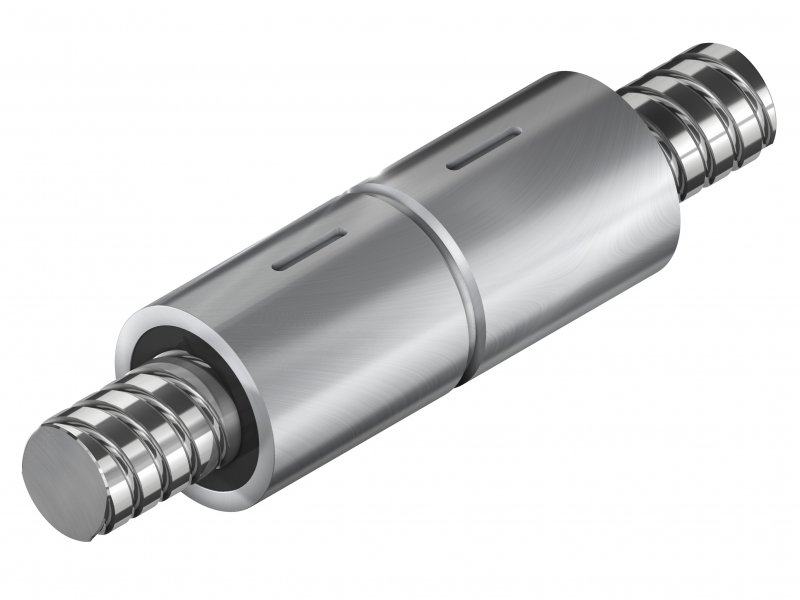

Double cylindrical preloaded nut with both side wipers. Delivered with preload 7% Cdyn.

Specifications:

  • Double preloaded nut
  • Right and left design
  • from Ø 16mm - 80mm
  • Length up to 6.500 mm
  • accuracy class P5 (0,023/300 mm)
  • accuracy class P7 (0,052/300 mm)

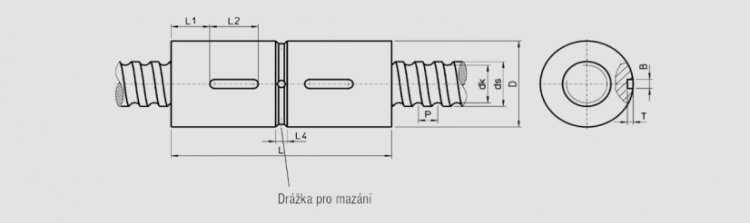

Part number ds P D g7 L +/-0,2 L1 L2 L4 T+0,1 B P9 dk Cdyn[N] C0[N] 3D (STP)
ZD1605-R-3EF 16 5 28 72 14 16 4 2,4 4 13,5 9600 12700
ZD2005-R-4EF 20 5 36 86 15 20 4 2,4 4 17,5 13900 21800
ZD2505-R-4EF 25 5 40 100 20 20 5 2,4 4 22,5 15600 27900
ZD2510-R-3EF 25 10 48 115 20 20 5 2,4 4 21,0 24100 36200
ZD3205-R-5EF 32 5 48 100 20 20 5 2,4 4 29,5 20700 43900
ZD3210-R-3EF 32 10 56 136 25 25 6 2,4 4 27,8 40900 63200
ZD3220-R-2EB 32 20 56 142 28 25 6 2,4 4 27,8 20300 26800
ZD4005-R-5EF 40 5 56 108 20 20 6 2,4 4 37,5 22500 54600
ZD4010-R-4EF 40 10 62 142 28 25 6 2,4 4 35,8 46800 82600
ZD4020-R-2EB 40 20 62 146 30 25 6 2,4 4 35,8 23800 36400
ZD5005-R-5EF 50 5 68 108 20 20 6 2,4 4 47,5 24900 69800
ZD5010-R-4EF 50 10 72 168 35 25 8 2,4 4 45,8 52800 106800
ZD5020-R-3EB 50 20 72 190 47 25 6 2,4 4 45,8 40000 76200
ZD6310-R-6EF 63 10 85 208 44 31 6 3,5 6 58,8 84700 210800
ZDN6320-R-4EP 63 20 95 260 65 32 6 3,5 6 55,4 105000 250000
ZD8010-R-6EF 80 10 105 208 44 32 6 3,5 6 75,8 93400 269200
ZD8020-R-4EP 80 20 125 285 55 32 8 4,1 8 72,4 135000 322000
