Kolejnice CGR typu R
poptávka
Kolejnice typu R pro připojování shora
Krytí kolejnice alternativně
- krycím páskem
- krycími zátkami - plastovými (standardně, v ceně kolejnice), mosaznými nebo ocelovými
| Označení | Montážní šrouby |
Wr | Hr | D | h | d | P | Max. délka [mm] |
Max. délka E1 = E2 [mm] |
Min. délka [mm] |
E min [mm] |
E max [mm] |
Hmotnost [kg/m] |
3D (STP) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CGR 15 R | M4 × 20 | 15 | 16,2 | 7,5 | 5,3 | 4,5 | 60 | 4000 | 3900 | 132 | 6 | 54 | 1,58 |  |
| CGR 20 R | M5 × 25 | 20 | 20,6 | 9,5 | 8,5 | 6,0 | 60 | 4000 | 3900 | 134 | 7 | 53 | 2,48 | |
| CGR 25 R | M6 × 30 | 23 | 24,3 | 11,0 | 9,0 | 7,0 | 60 | 4000 | 3900 | 136 | 8 | 52 | 3,38 | |
| CGR 30 R | M8 × 35 | 28 | 28,4 | 14,0 | 12,4 | 9,0 | 80 | 4000 | 3920 | 178 | 9 | 71 | 5,10 | |
| CGR 35 R | M8 × 40 | 34 | 31,9 | 14,0 | 12,0 | 9,0 | 80 | 4000 | 3920 | 178 | 9 | 71 | 7,14 | |
| CGR 45 R | M12 × 50 | 45 | 39,9 | 20,0 | 17,0 | 14,0 | 105 | 4000 | 3885 | 234 | 12 | 93 | 11,51 | |

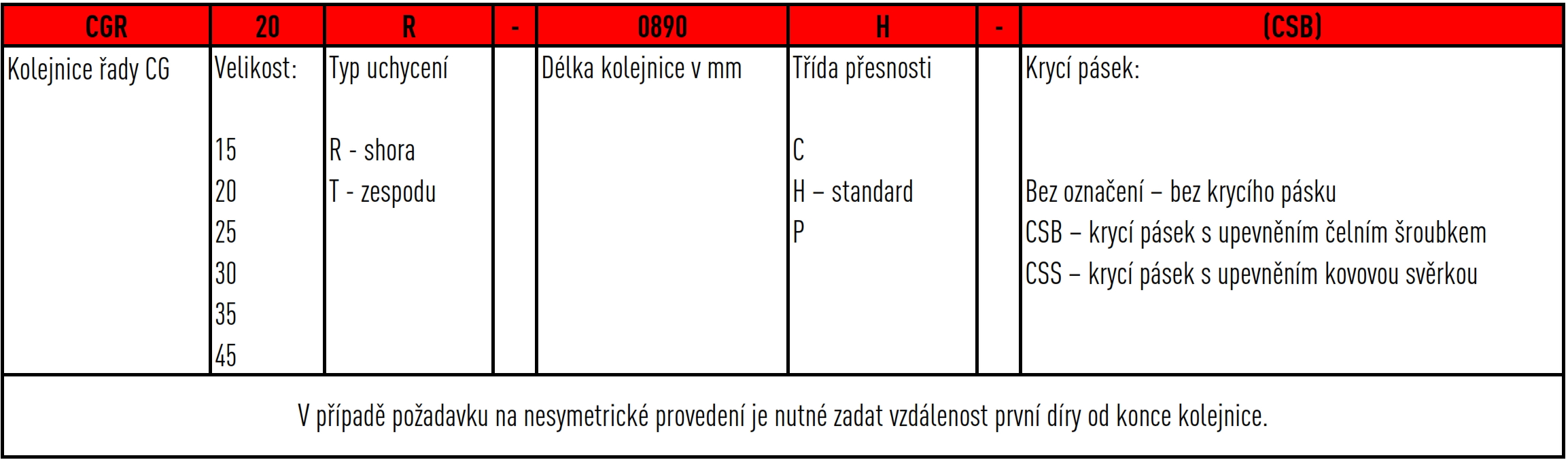

Kolejnice jsou dodávány v délkách podle požadavku. Není-li v objednávce uvedeno jinak, jsou zhotoveny se symetrickým uspořádáním připojovacích otvorů. Existují-li dvě varianty symetrického uspořádání otvorů, je zvolena varianta s více otvory.
Upevnění krycího pásku
| Pomocí čelního šroubku - CSB |
Pomocí kovové svěrky - CSS |
 |
 |
