Lineární osa KK60 typ F poptávka

  • Šířka 60 mm
  • Kuličkový šroub 12x5 nebo 12x10
  • Délky dráhy od 150 do 600 mm
  • Max. rychlost 1100 mm/s

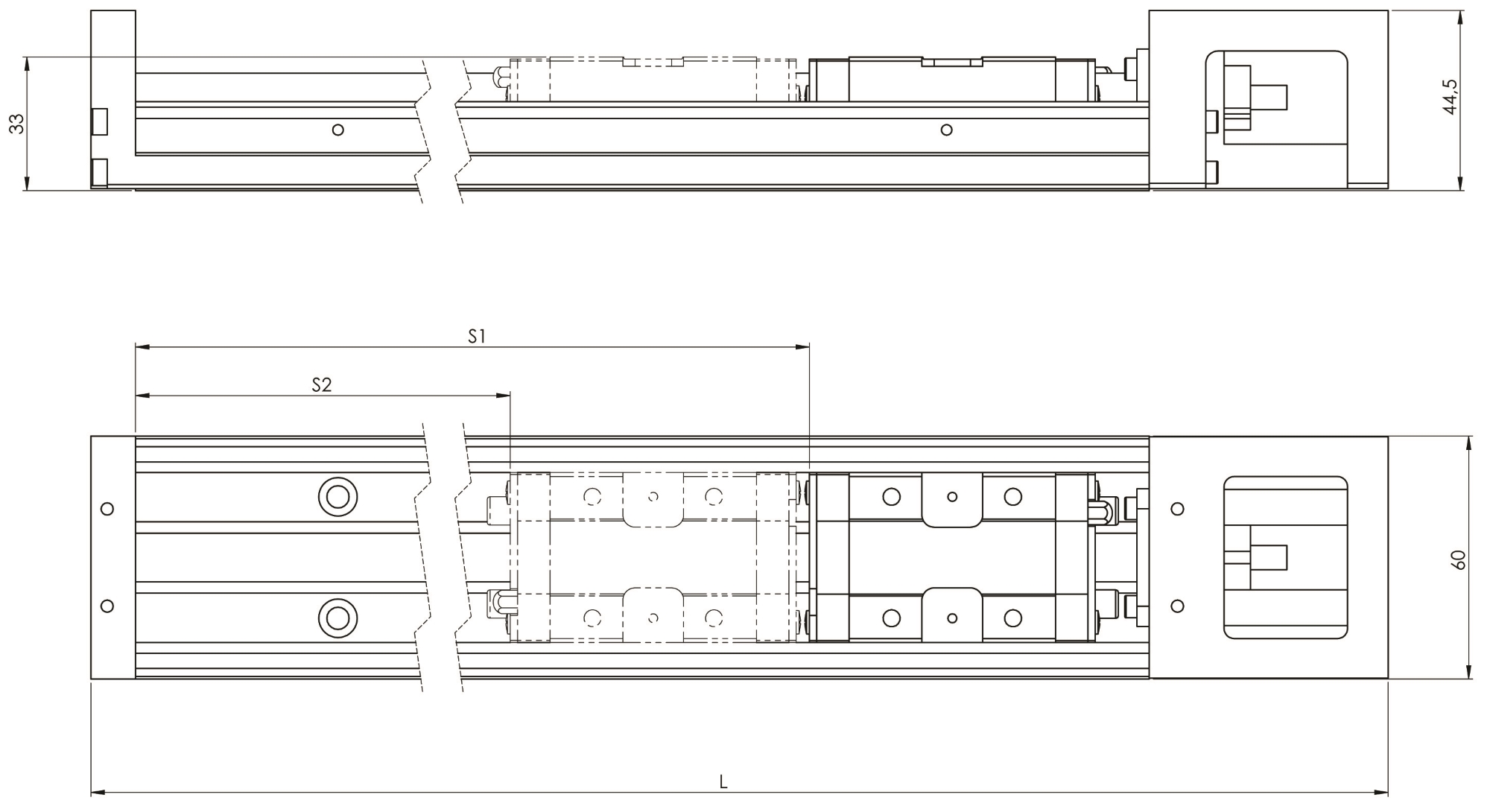

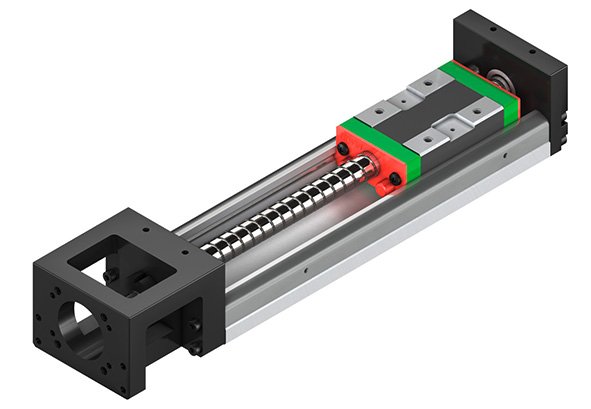

KK60 typ F - bez krytování

Označení Cdyn [N] Cstat [N] L [mm] S1 [mm] S2 [mm] Počet vozíků Hmotnost [kg] 3D (STP)
KK60xxx-150A1-F000 13230 21462 220 60 - 1 1,5
KK60xxx-200A1-F000 13230 21462 270 110 - 1 1,8
KK60xxx-300A1-F000 13230 21462 370 210 - 1 2,4

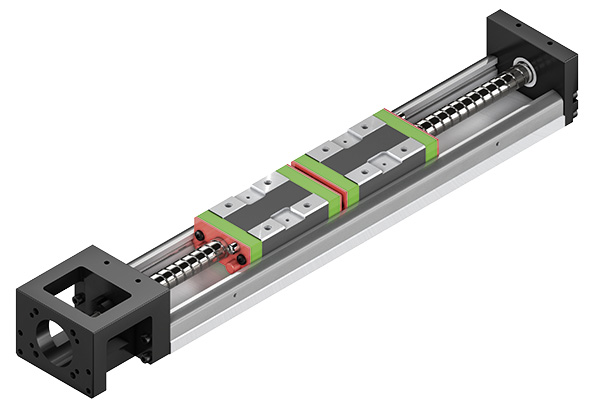

KK60xxx-300A2-F000 26460 42924 370 - 135 2 2,7
KK60xxx-400A1-F000 13230 21462 470 310 - 1 3
KK60xxx-400A2-F000 26460 42924 470 - 235 2 3,3
KK60xxx-500A1-F000 13230 21462 570 410 - 1 3,6
KK60xxx-500A2-F000 26460 42924 570 - 335 2 3,9
KK60xxx-600A1-F000 13230 21462 670 510 - 1 4,2
KK60xxx-600A2-F000 26460 42924 670 - 435 2 4,6

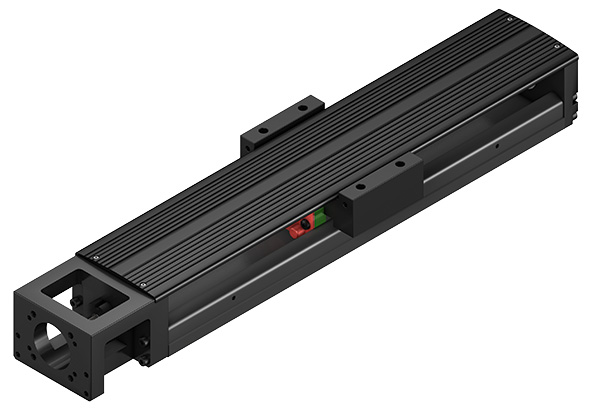

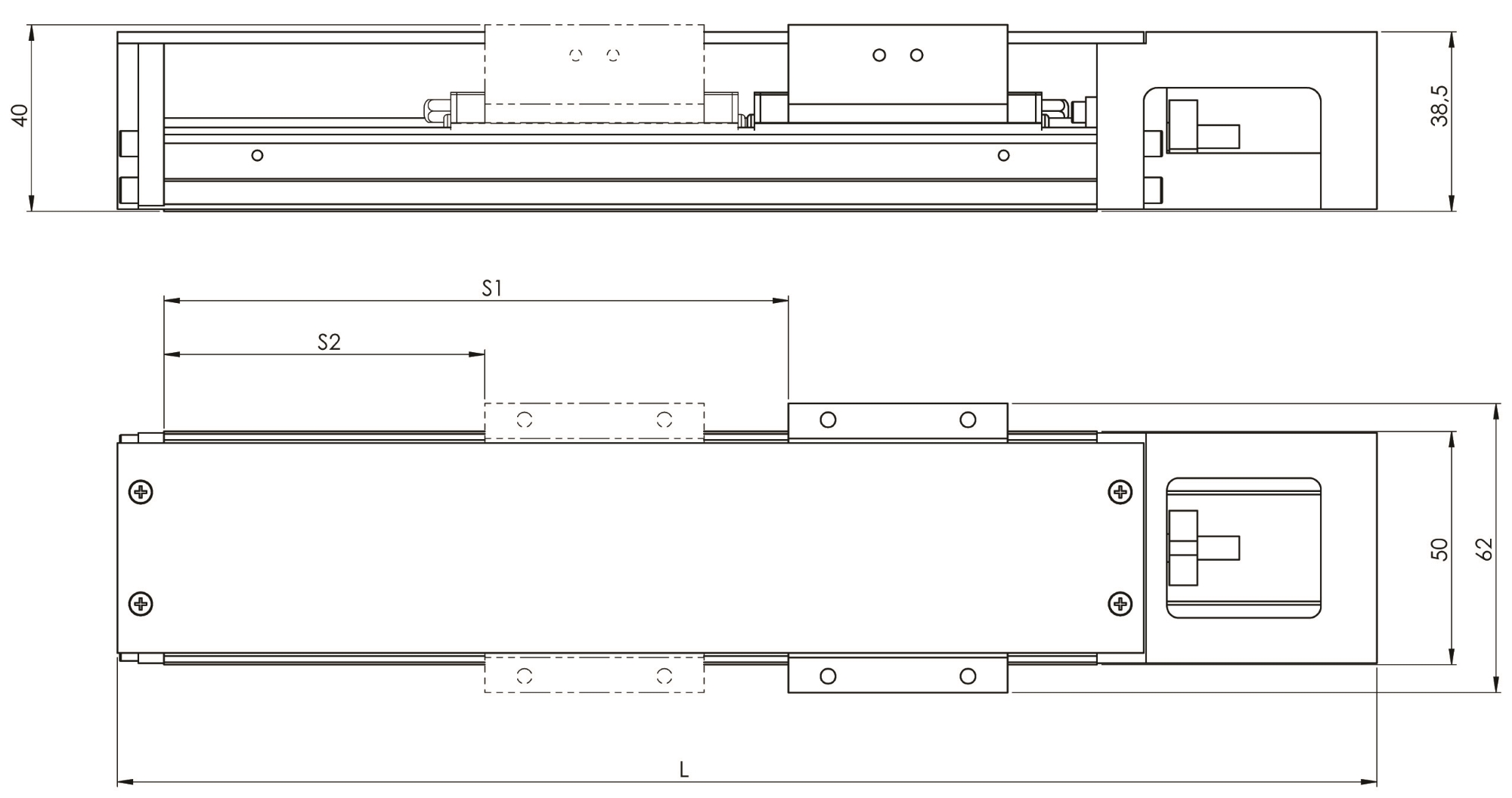

KK60 typ F - krytování plechem

Označení Cdyn [N] Cstat [N] L [mm] S1 [mm] S2 [mm] Počet vozíků Hmotnost [kg] 3D (STP)
KK60xxx-150A1-F0C0 13230 21462 220 60 - 1 1,7
KK60xxx-200A1-F0C0 13230 21462 270 110 - 1 2,1
KK60xxx-300A1-F0C0 13230 21462 370 210 - 1 2,7
KK60xxx-300A2-F0C0 26460 42924 370 - 135 2 3
KK60xxx-400A1-F0C0 13230 21462 470 310 - 1 3,3
KK60xxx-400A2-F0C0 26460 42924 470 - 235 2 3,6
KK60xxx-500A1-F0C0 13230 21462 570 410 - 1 3,9
KK60xxx-500A2-F0C0 26460 42924 570 - 335 2 4,2
KK60xxx-600A1-F0C0 13230 21462 670 510 - 1 4,6
KK60xxx-600A2-F0C0 26460 42924 670 - 435 2 5

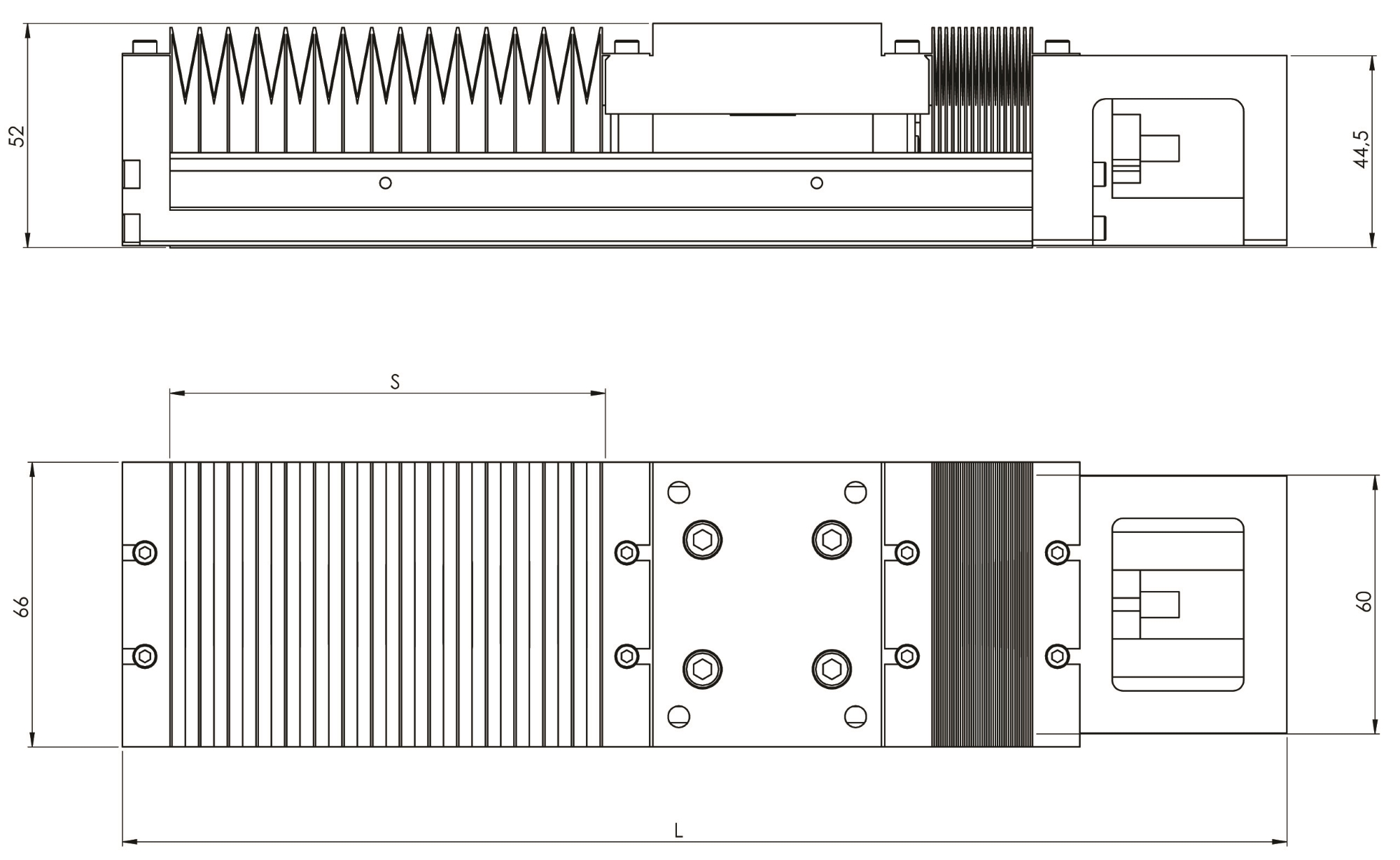

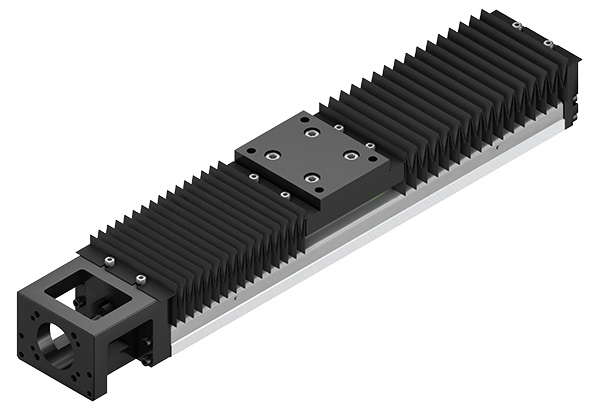

KK60 typ F - krytování měchem

Označení Cdyn [N] Cstat [N] L [mm] S [mm] Počet vozíků Hmotnost [kg] 3D (STP)
KK60xxx-150A1-F0B0 13230 21462 220 45 1 1,7
KK60xxx-200A1-F0B0 13230 21462 270 77 1 2,1
KK60xxx-300A1-F0B0 13230 21462 370 151 1 2,7
KK60xxx-400A1-F0B0 13230 21462 470 230 1 3,3
KK60xxx-500A1-F0B0 13230 21462 570 300 1 3,9
KK60xxx-600A1-F0B0 13230 21462 670 376 1 4,6
