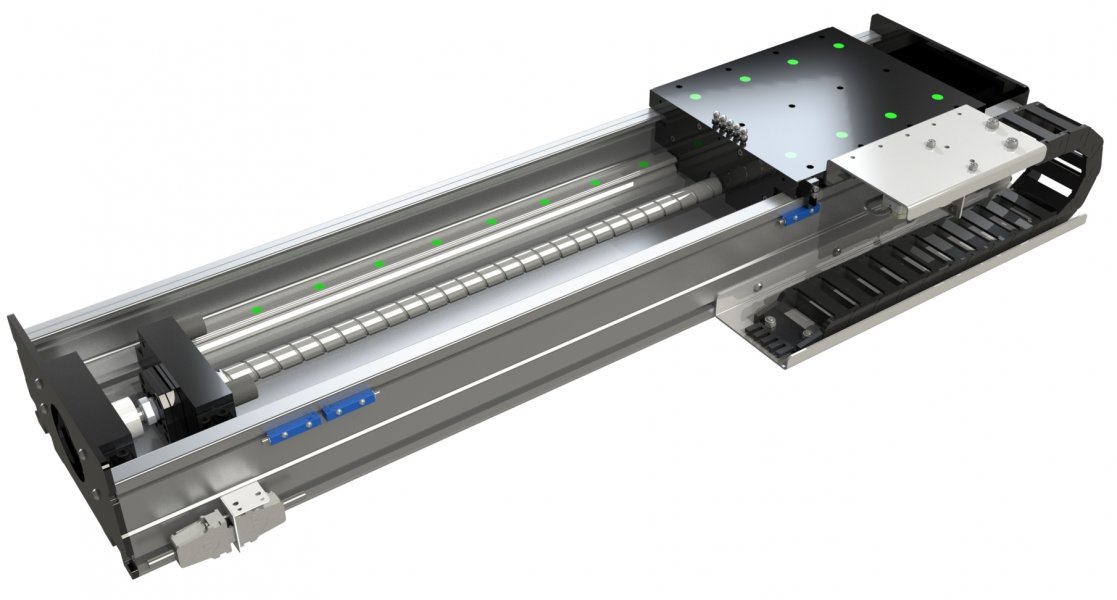

Lineární osa BSU220 poptávka

  • Šířka 200mm
  • Kuličkový šroub ø 20 nebo 25mm
  • Maximální zdvih až 2,1m
  • Přesnost 0,052 nebo 0,023/300mm
  • Pohon - krokový nebo servo motor, případně převodovka


Označení Typ šroubu Přesnost šroubu Max. zdvih S [mm] Max. rychlost V1max* [m/s] Max. rychlost V2max* [m/s] Hmotnost jezdce [kg] Hmotnost stat. části [kg/0,5m zdvih]
BSU220-01 R20x05 IT7 1700 0,32 0,12 8,1 28,2
BSU220-02 R20x10 IT7 1700 0,63 0,24 8,1 28,2
BSU220-03 R20x20 IT7 1700 1,29 0,50 8,1 28,2
BSU220-04 R25x05 IT7 2100 0,44 0,17 8,1 28,2
BSU220-05 R25x10 IT7 2100 0,85 0,32 8,1 28,2
BSU220-06 R25x25 IT7 2100 2,16 0,82 8,1 28,2
BSU220-07 DEB20x05 IT5 1700 0,33 0,13 8,1 28,2
BSU220-08 DEB25x05 IT5 2100 0,44 0,17 8,1 28,2
BSU220-09 DEB25x10 IT5 2100 0,82 0,31 8,1 28,2
* - přesnost IT7: 0,052/300mm, IT5: 0,023/300mm
* - Max. rychlost V1max - pro celkový zdvih osy 500mm
* - Max. rychlost V2max - pro celkový zdvih osy 1000mm

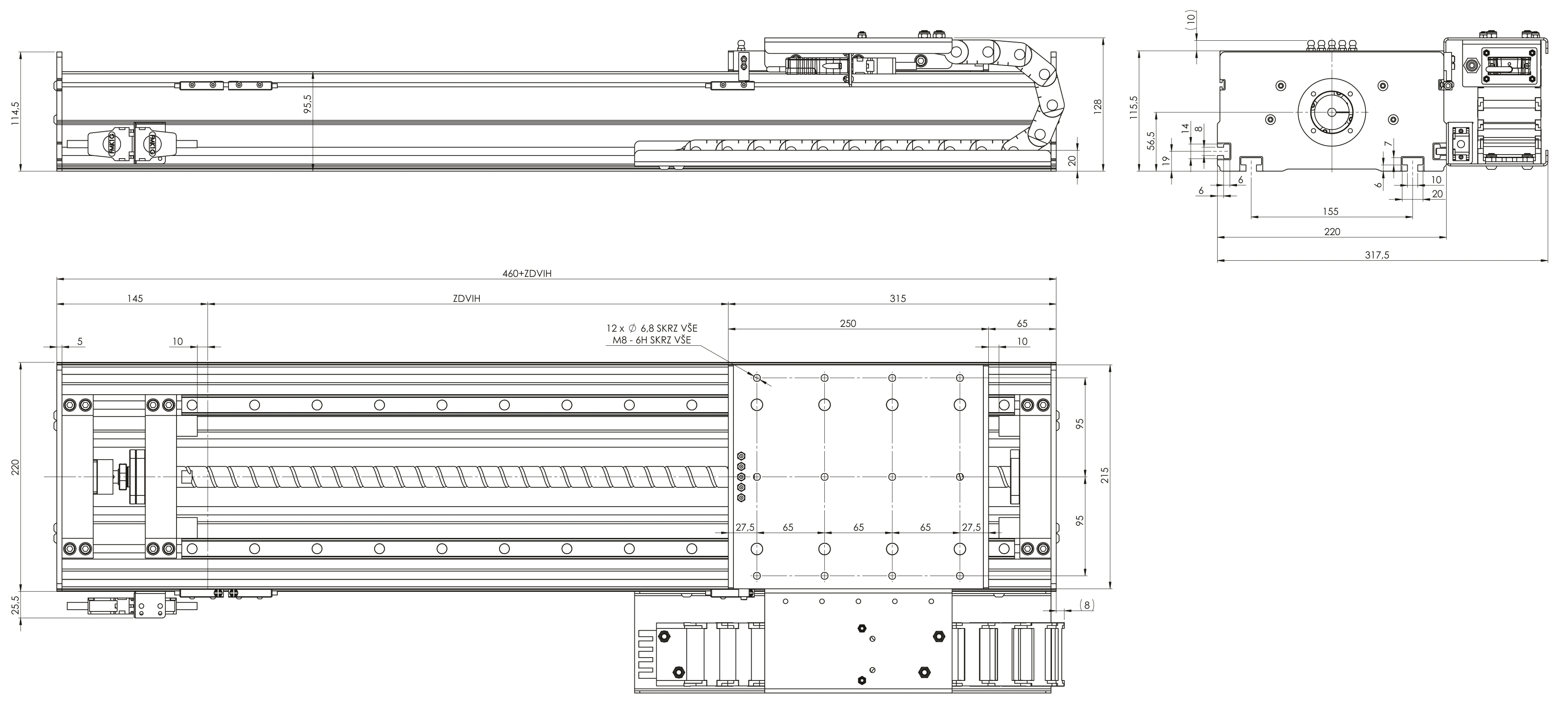

Základní rozměry:
