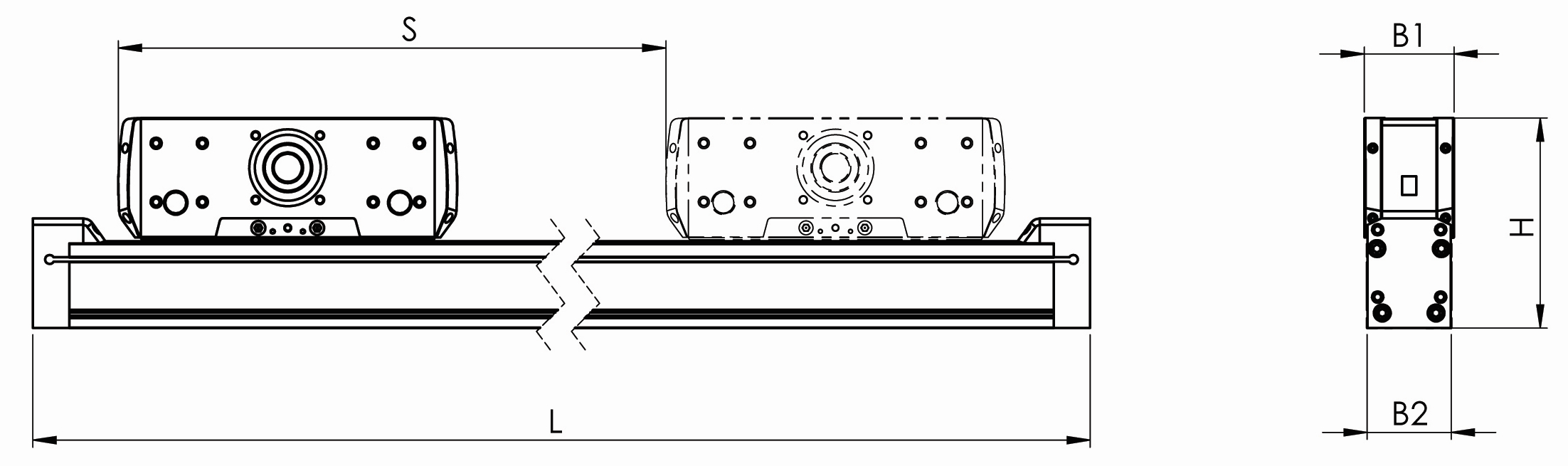

Part number | B1 [mm] | B2 [mm] | H [mm] | Max. zdvih S* [mm] | Max. zdvih S** [mm] | Standardní zatížení [kg] | Max. síla posuvu [N] | Max. rychlost [m/s] | Opakovatelnost [mm] | L [mm] |
---|---|---|---|---|---|---|---|---|---|---|
HC025B | 30 | 25 | 70 | 300 | 200 | 2 | 240 | 3 | ±0,05 | S + 190 |
HC040B | 46 | 40 | 110 | 500 | 400 | 8 | 400 | 3 | ±0,05 | S + 286 |
HC060B | 64 | 60 | 150 | 800 | 600 | 16 | 1058 | 5 | ±0,05 | S + 364 |
HC080B | 84 | 80 | 190 | 1200 | 800 | 30 | 1411 | 5 | ±0,05 | S + 426 |
* - v případě verikální aplikace
** - v případě horizontální aplikace
